Gotitas

Inserte la lámina con la pauta de pulverización en el dispositivo SprayCapture.
En el Gestor de la Unidad de Captura, seleccione la opción «Análisis detallado de gotas y contaminación».
Realice la primera captura; a continuación, se le pedirá que marque el área especificada de la lámina dentro de la unidad SprayCapture para generar un recorte de alta resolución.
Tras la primera captura, marque el área para el recorte de alta resolución en la lámina insertada dentro del dispositivo SprayCapture.
El área recortada puede ajustarse con la rueda del ratón, desde 1×1 cm hasta un máximo de 5×5 cm.
Si es necesario, pueden utilizarse las coordenadas exactas X/Y para garantizar una posición de recorte precisa.

OBRAZKY

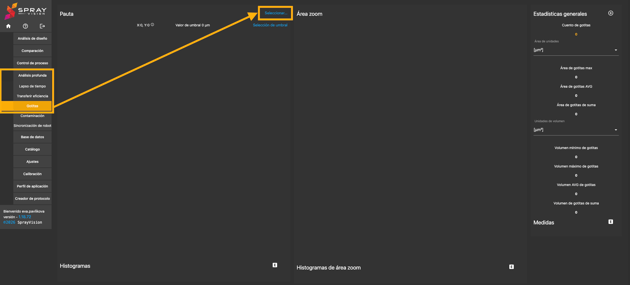

Vaya a Análisis en profundidad en el menú.
Seleccione el módulo Gotitas.
Haga clic en «Seleccionar» y abra la imagen previamente capturada desde la base de datos.

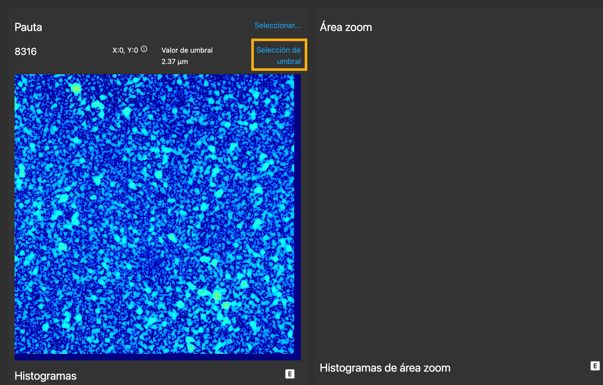

Haga clic en «Selección de umbral» para definir el rango de espesor de las gotas que se analizarán.
Introduzca el valor deseado de espesor de gota.
Haga clic en «Recalcular» para iniciar el análisis.

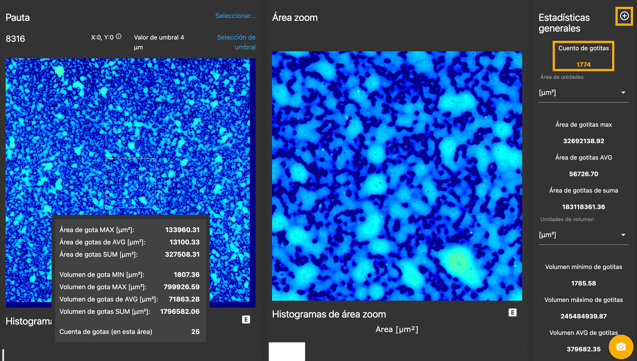

El software mostrará el número total de gotas encontradas en el espesor seleccionado.

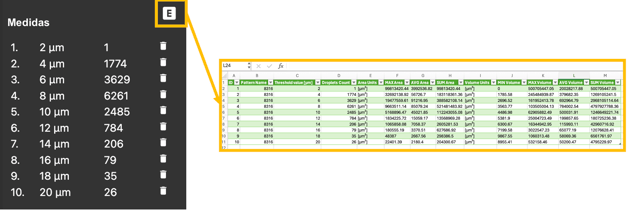

Para analizar varios espesores, haga clic en el botón «+» para guardar el resultado actual y repita el proceso con diferentes valores de umbral.
Continúe hasta que se hayan analizado todos los espesores de gota relevantes.

Una vez completadas todas las mediciones, determine el espesor de gota predominante para evaluar las características de atomización.
Si es necesario, exporte los resultados a un archivo CSV para su posterior análisis.

El módulo de Análisis de Gotitas está diseñado para calcular el número de gotas de un espesor determinado dentro del área marcada del patrón de pulverización.
